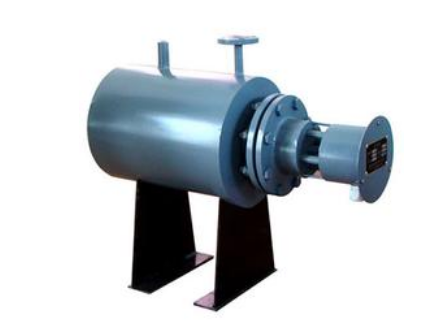

稀釋風機電加熱器
稀釋風機電加熱器技術要求
基本技術條件
安裝地點:戶外
安裝方式:不靠墻,前后留有維修操作通道
出線方式:電纜由柜底部進出線,一、二次線均由柜后進線。主母線從柜頂進出線。
系統中性點接地方式:直接接地
稀釋風電加熱器底座及組裝連接螺栓等;
進出口法蘭(含反法蘭及螺栓、螺母、墊片等附件);
系統內部管道和連結件;
所有測溫元件、報警裝置和遠程接點;
就地控制顯示表盤
緊固件和緊固螺栓
設備標志:設備銘牌采用耐腐蝕的金屬板制造。所有銘牌將為中文語言。中文的翻譯由投標方提供。銘牌安放在運行人員容易看到的地方。
電加熱器就地控制柜(含柜內元器件)及電加熱器就地控制柜至電加熱器的所有設備。
加熱器監控的所有測量設備、就地控制箱、接線箱等由投標方負責供貨。提供加熱器系統內所有配套的接線盒、儀表保護箱,箱柜的防護等級應滿足IP65。將儀表信號集中到控制柜,把信號接到脫硫系統DCS內,接口在就地控制柜/箱的端子接線排上,提供整套系統的控制邏輯提資。
空氣加熱器參數:
額定工作電壓:380V,三相四線
最高工作電壓:400V
額定功率:其中任意4組總功率不小于180kW
控溫精度:0.5級
控溫范圍:0~400℃
額定頻率:50 Hz
加熱器組數:6組
5.4.稀釋風機電加熱器工藝要求
5.4.1 保證滿足稀釋風加熱器性能設計參數,并能在設計運行條件下長期安全、可靠、穩定運行。
5.4.2 稀釋風加熱器及其輔助設備,有良好的性能,合理的運行操作方式以及就地啟停、調試和正常運行及事故情況下所必須的測量,控制調節及保護等措施,以確保設備的安全經濟運行。
5.4.3 為確??諝饧訜峋鶆?,在加熱器內部設有導流板。
5.4.4 加熱元件的安裝設置留有一定的安裝余量,且具有在一定溫度范圍內保持恒溫的功能。加熱器殼體不允許有漏風。在額定工作電壓下,加熱器額定功率允許偏差為10%。
5.4.5 加熱器進線電源為三相四線制,電壓AC380V,加熱器冷態絕緣電阻不小于2M。
5.4.6 接線盒能防日曬雨淋和抗腐蝕。
5.4.7 加熱器的壓損不超過500Pa。
5.4.8 無論冬季和夏季均能保證稀釋風電加熱器出口風溫不低于200℃。
5.4.9 電加熱器采用標準化的元件和標準化的設備組件,以適合電廠使用更換的需要。
【江蘇揚天電熱設備有限公司】——信息化 數字化 智能化——防爆電加熱器專業制造商——為新時代中國制造加油助力——義飛揚天——全國尊貴熱線:400-777-5525
5.4.10電氣及儀表控制技術要求(I&C)
(1)每套稀釋風電加熱器配一面就地控制柜,要求能夠?qū)崿F(xiàn)就地、遠程啟停稀釋風電加熱器。
(2)稀釋風電加熱器本體的所有檢測儀表和控制設備(簡稱測控設備),這些測控設備能滿足啟動、停止、運行和事故處理過程的安全監視、控制、調節、報警、聯鎖和保護的要求,且應與整個控制系統的設計方案相協調。
――稀釋風電加熱器出口溫度(雙支PT100熱電阻)
(3)符合最新國家標準的檢測元件和控制設備來完成對稀釋風及其輔助設備的檢測和控制。檢測儀表、控制設備與招標方控制系統接口信號的制式如下:
――模擬量信號:兩線制4~20mADC;
――開關量信號:無源接點,接點形式為DPDT,接點容量為230VAC,5A、220VDC,3A。
――提供的電源380V/220VAC
(4)就地控制柜應能接收和發出如下信號:
――指令信號:啟動稀釋風電加熱器(無源接點,短信號,自DCS);
停止稀釋風電加熱器(無源接點,短信號,自DCS);
――反饋信號:稀釋風電加熱器運行(無源接點,長信號,至DCS);
稀釋風電加熱器停止(無源接點,長信號,至DCS);
稀釋風電加熱器遠方/就地狀態(無源接點,長信號,至DCS);
稀釋風電加熱器故障(無源接點,長信號,至DCS);
負責就地側的接線、跳線設計,并完成就地控制柜內的接線工作。
(5)就地控制柜控制的工藝范圍內檢測儀表如需要工作電源,每一用電對象必須配置單獨的供電回路設備(包括電源開關、熔斷器等)。
(6)就地控制柜采用戶外型不銹鋼316L材質,厚度不小于2.5mm應滿足IP65防護等級要求,柜內的引線要排列整齊,各接線端子要有明顯的標記,能夠方便地識別測點并接線,配柜內照明。配鎖具,電控柜必須按照規范滿足較大的空間,便于散熱,散熱條件要滿足長期滿負荷運行要求。
(7)就地控制柜采用6組控制,每組都可以單獨控制對應的加熱器,溫控儀表采用施耐德、西門子、ABB或同等合資品牌。
(8)加熱器采用方型箱體式,材質全部為不銹鋼316L含真反法蘭,分6組控制接線形式,電加熱管材質全部為不銹鋼316L包含緊固件。
